Bearbeitungs anlage für High speed Züge

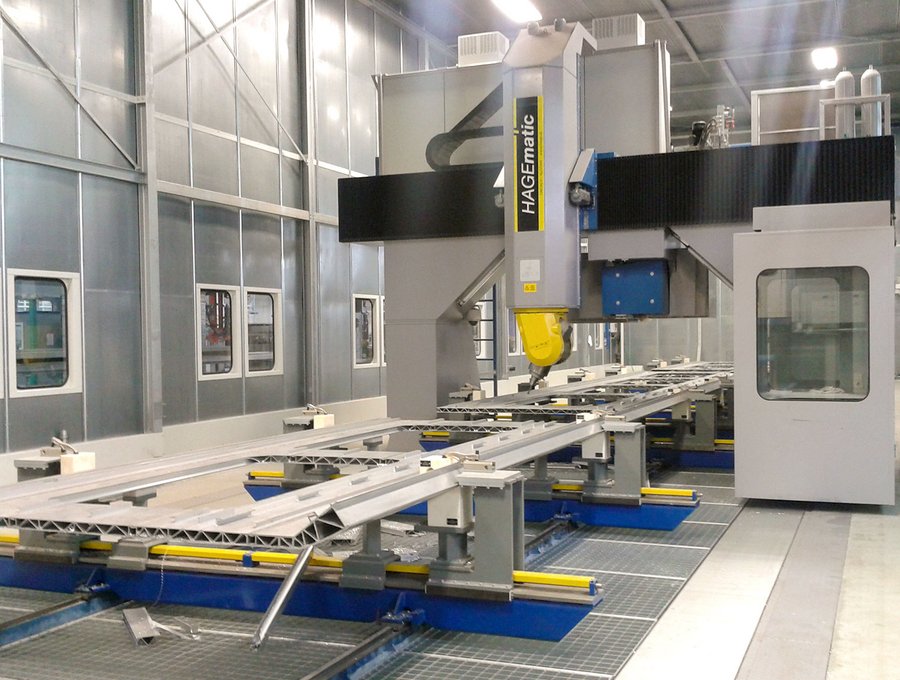

Insgesamt vier HAGE Matic Portalbearbeitungszentrum wurden zur Bearbeitung von Aluminiumgroßkomponenten nach Russland geliefert.
01 / 03

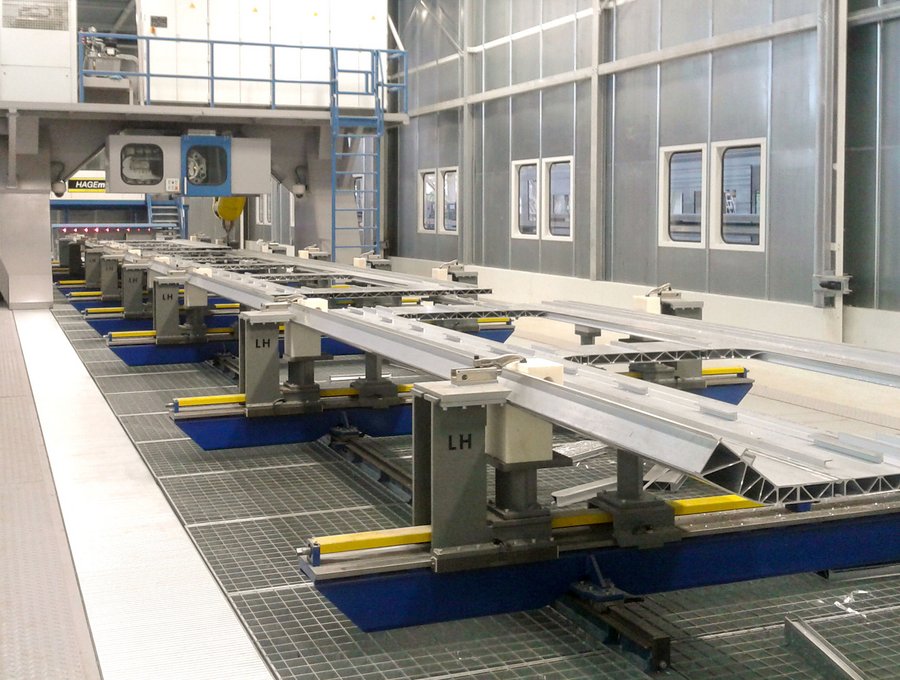

Die Werkstücke werden in späterer Folge zu Hochgeschwindigkeitszügen zusammengeschweißt. An den großdimensionierten 5-achsigen Portalfräsen werden unter anderem Vorbauten, Dachplatten, Seitenwände und Untergestelle millimetergenau bearbeitet. Die Bauteile mit Längen bis zu 30 m werden auf den mitgelieferten Universalspannvorrichtungen gespannt.

Technische Daten

  • Verfahrwege:
  • X-Achse: 30 m
  • Y-Achse: 5 m
  • Z-Achse: 1,6 m
  • A-Achse: 125° / 95°
  • C-Achse: 450°

Spindelleistung: 85 kW
Spindeldrehzahl: 19.000 U/min
Werkzeugaufnahme: HSK A100
Steuerung: Siemens 840D sl
