Geschrieben von Hage SuperUser am . Veröffentlicht in Raumfahrt.

FSW-Anlage für Raketen-Zylindersegmente

  • Meta (title): HAGEMATIC FSW 80

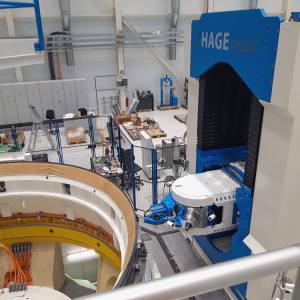

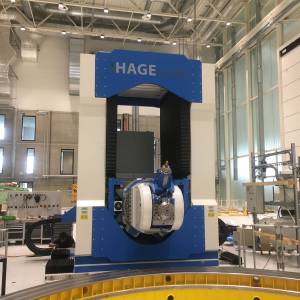

  • Einleitungstext: Für die Fertigung hochbelastbarer Zylindersegmente von Raketentanks realisierte HAGE eine FSW-Anlage in Ständerbauweise.
  • Inhalt/Text:

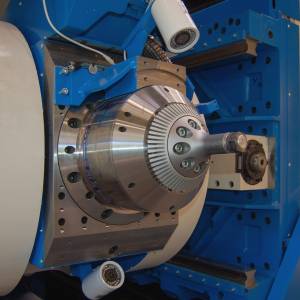

    Das System kombiniert Fräs- und Rührreibschweißprozesse in einem speziellen Bearbeitungskopf und ist für Schweißkräfte bis 80 kN ausgelegt. Dadurch können hochfeste Aluminiumlegierungen zuverlässig verschweißt werden.

    Die Anlage unterstützt die präzise Herstellung von Tankstrukturen für Raumfahrtanwendungen und verbindet hohe Prozesskräfte mit kontrollierter FSW-Prozessführung.
  • Vorschaubild:
    fsw-anlage-rakete-zylinder_original
  • Listen:
    • Titel: Technische Daten, Auflistung (ul):
      • Anlage in Ständerbauweise
      • Schweißkraft: bis 80 kN
      • 7 Achsen
      • Ausgelegt für Zylindersegmente von Raketentanks
    • Titel: Highlights, Auflistung (ul):
      • Kombinierte Fräs- und FSW-Bearbeitung
      • Hohe Schweißkräfte für Raumfahrt-Aluminiumlegierungen
      • RPT-Funktion für flexible Prozessführung
  • Bilder:
    fsw-anlage-rakete-zylinder_original_copy_1
    fsw-anlage-rakete-zylinder-2_original
    fsw-anlage-rakete-zylinder-3_original
  • Aufrufe: 8

Geschrieben von Super User am . Veröffentlicht in Raumfahrt.

FSW-Anlage für Raketentanks

  • Meta (title): HAGEMATIC FSW 80

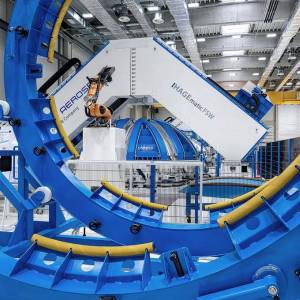

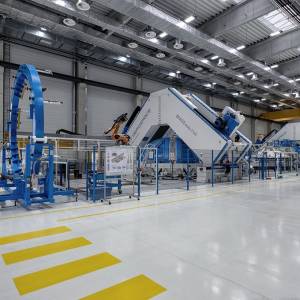

  • Einleitungstext: Für die Raumfahrtindustrie realisierte HAGE eine maßgeschneiderte, rund 50 m lange FSW-Anlage zur Bearbeitung und zum Rührreibschweißen von Bulkheads für Raketentanks.
  • Inhalt/Text:

    Die halbkugelförmigen Aluminium-Werkstücke mit bis zu 6 m Durchmesser werden spanend bearbeitet und mittels FSW zu Tankzylindern beziehungsweise Domen verschweißt.

    Das Anlagenkonzept verbindet Fräsbearbeitung, FSW-Prozess, 3D-Geometriescan, Ultraschallprüfung und Echtzeit-Prozessüberwachung. Zwei A-Portale, RPT-Technik, getrennte Pin- und Schulterachsen sowie redundante Messsysteme ermöglichen die präzise Kontrolle der relevanten Prozessgrößen bei anspruchsvollen Aluminium-Strukturbauteilen.
  • Vorschaubild:
    csm_hage-fsw-anlage_71a82bda9c_original_copy_1
  • Listen:
    • Titel: Technische Daten, Auflistung (ul):
      • Anlagenlänge: ca. 50 m
      • 2 A-Portale mit 80 kN und 9 Achsen
      • Fräs- und FSW-Bearbeitungskopf mit RPT-Funktion
      • Getrennte Pin- und Schulterachse
      • Weg-Kraft-Regelung für Pin- und Schulterachse
      • Werkzeugwechselsystem mit Magazin für Fräswerkzeuge
    • Titel: Highlights, Auflistung (ul):
      • Integrierte Fräs- und FSW-Bearbeitung für Raumfahrtbauteile
      • Bearbeitung großformatiger Aluminium-Domsegmente
      • RPT-Technik für anspruchsvolle Schweißprozesse

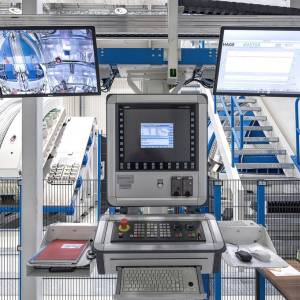

      • Prozessüberwachung mit HAGE WeldCheck
      • Kombination aus Geometriescan, Ultraschallprüfung und Echtzeitdatenanalyse
  • Bilder:
    csm_hage-fsw-anlage_71a82bda9c_original
    csm_hage-fsw-anlagen-fuer-die-raumfahrt_73e214c16c_original
    csm_fsw-prozessueberwachung-mit-hage-weldcheck_6f0714edb0_original
  • Link: zum ausführlichen Newsbericht
