5-Achs-CNC-Sägeanlage für Stahl- und Aluminiumprofile
Für die flexible Profilbearbeitung in der Nutzfahrzeugindustrie realisierte HAGE eine 5-Achs-CNC-Sägeanlage für unterschiedlichste Profilgeometrien aus Aluminium und Stahl.

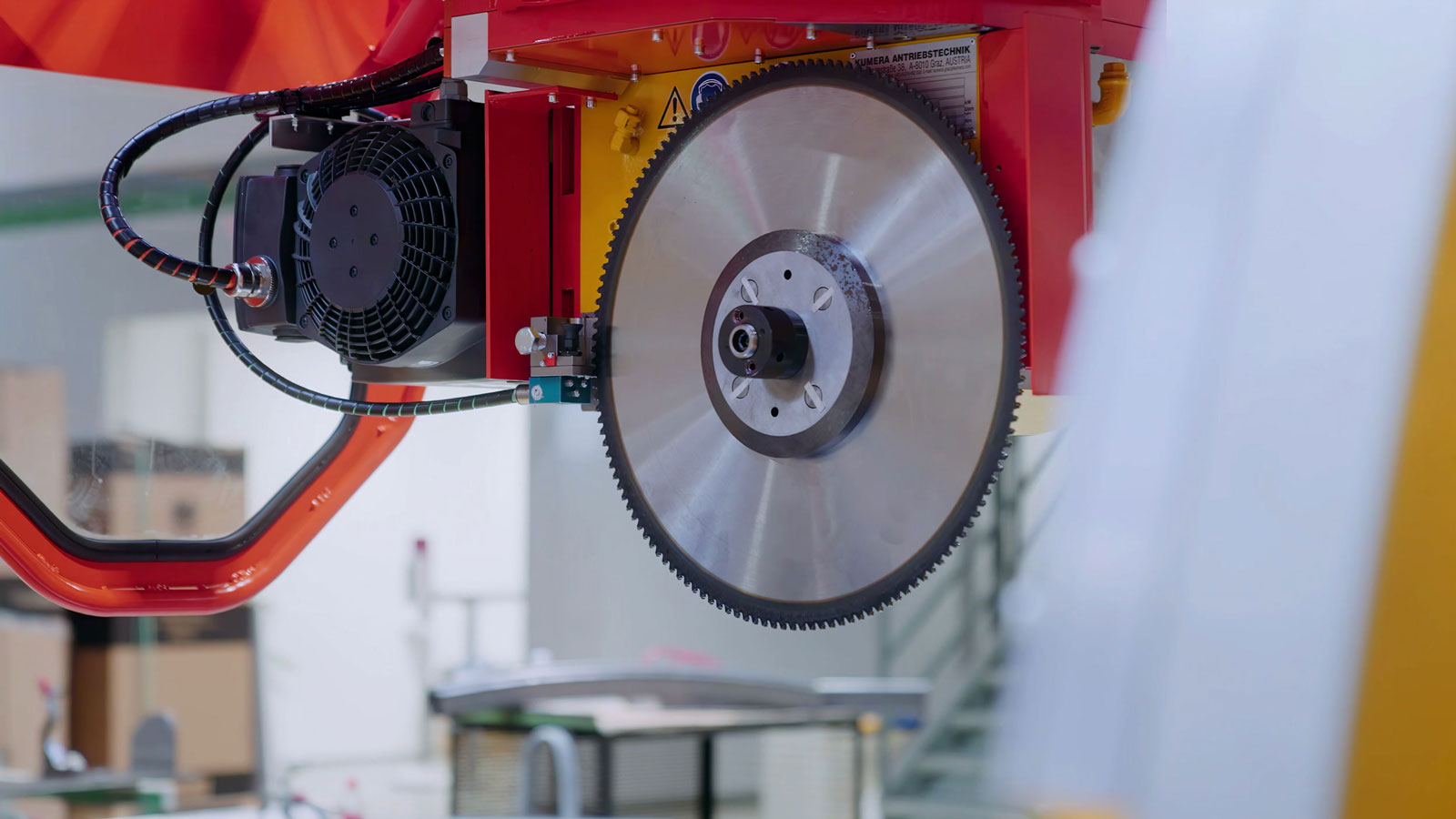

Das Anlagenkonzept kombiniert ein leistungsstarkes 15-kW-Sägeaggregat mit automatisch verstellbaren NC-Spannstöcken und deckt dadurch ein breites Produkt- und Längenspektrum ab.

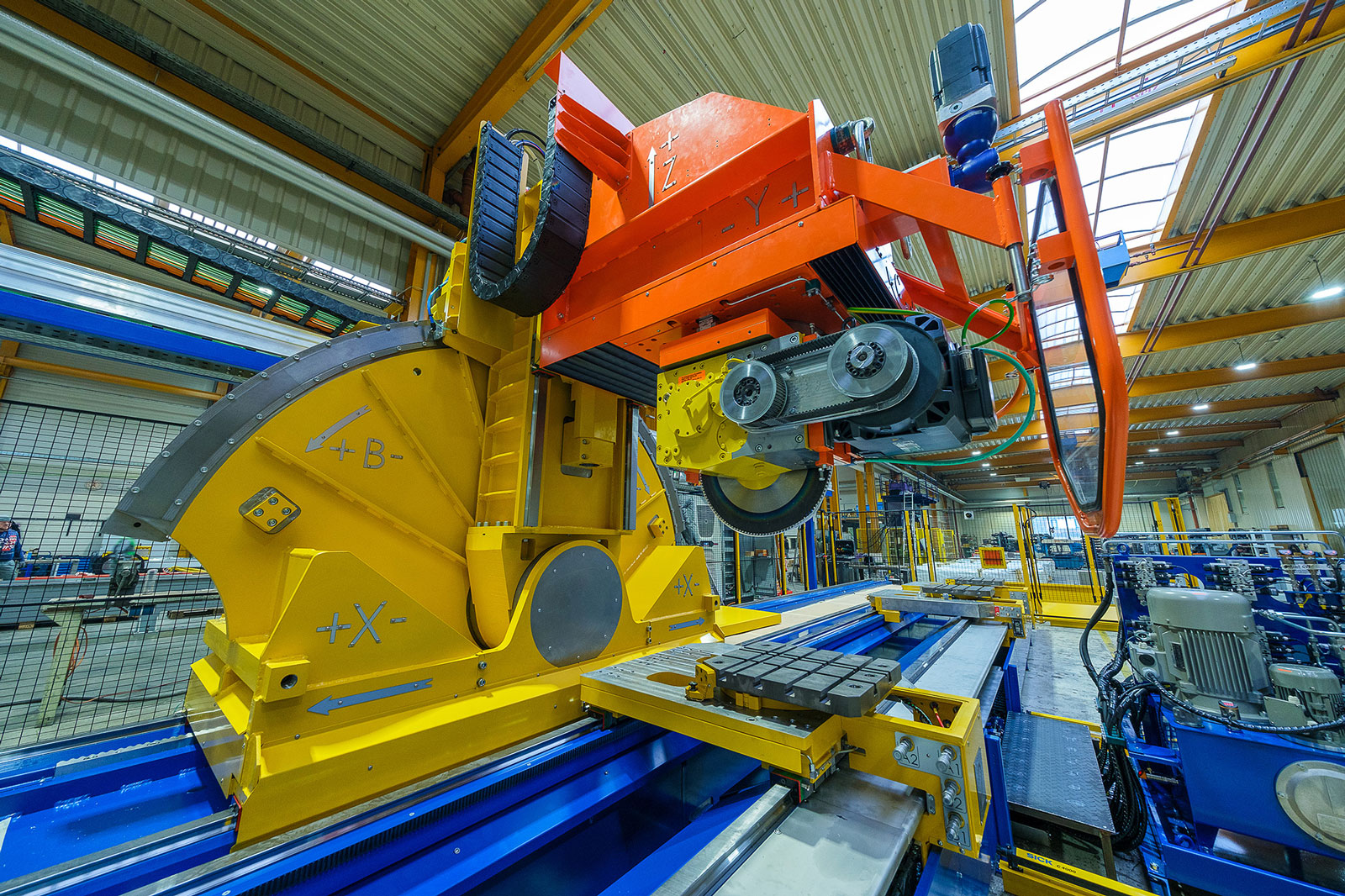

Die Anlage verfügt über zwei Bearbeitungsbereiche für den Pendelbetrieb; bei Überlängen können beide Bereiche zu einem großen Arbeitsraum kombiniert werden. Ein digitaler Zwilling ermöglicht die Offline-Programmierung und Simulation neuer Sägeprogramme vor Produktionsstart. Prozessdaten wie Drehmoment, Vorschubgeschwindigkeit und Drehzahl werden kontinuierlich aufgezeichnet und gespeichert.
Technische Daten
- 5-Achs-CNC-Säge mit 15-kW-Sägeaggregat
- Sägeblattdrehzahl: 28–250 U/min
- Sägeblattdurchmesser: bis 520 mm
- X-/Y-/Z-Hub: 9.300 / 660 / 250 mm
- Eilganggeschwindigkeit: 60 m/min
- C-Achse: ±90°, 20°/s
- B-Achse: 60°, 20°/s

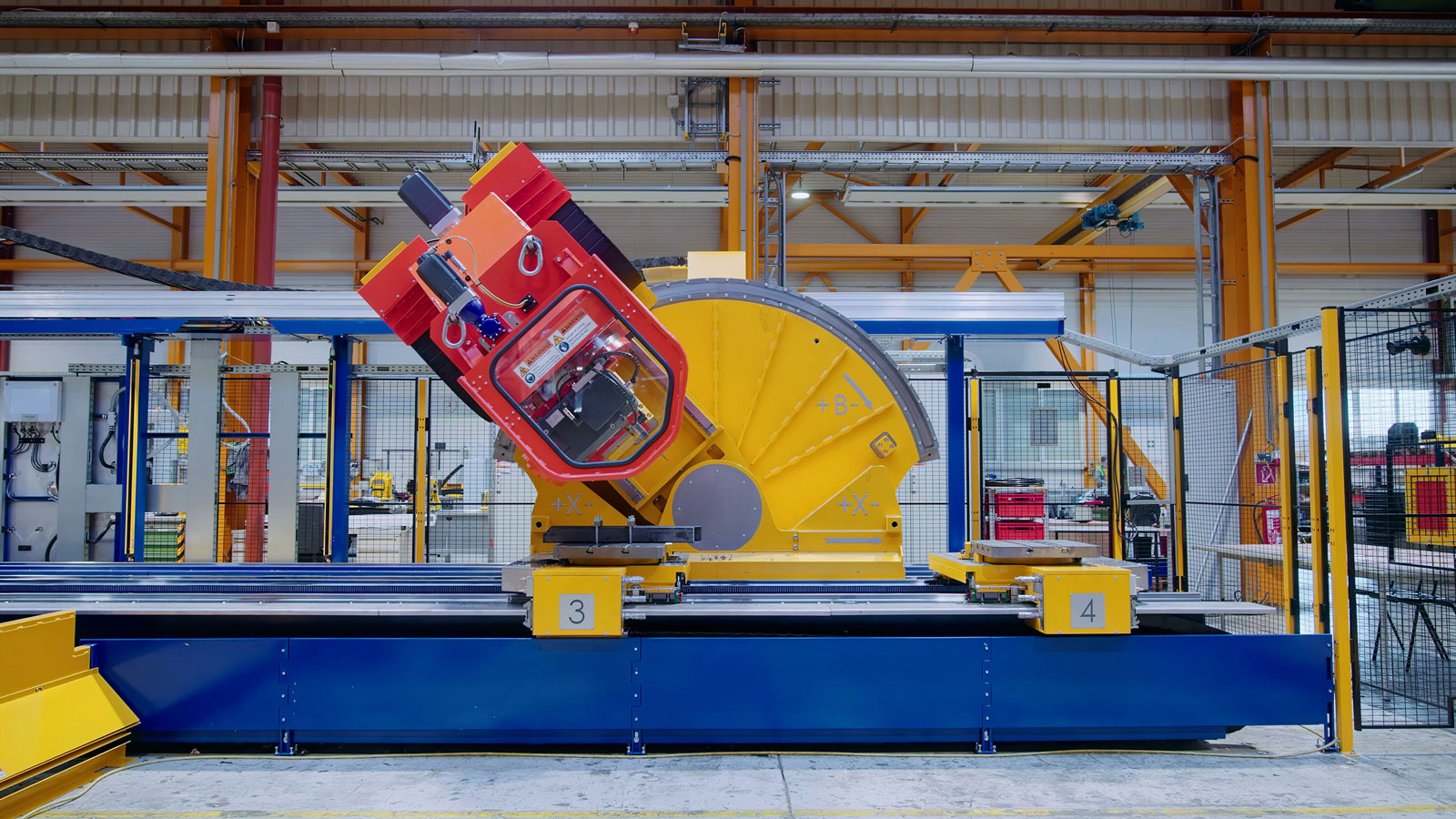

- 4 NC-betriebene Spannstöcke mit drehbaren Aufspannplatten
- 2 Bearbeitungsbereiche für Pendelbetrieb oder Überlängen
Highlights
- Flexible Bearbeitung verschiedenster Profilformen
- Automatisches Rüsten der Spannstöcke
- Digitaler Zwilling für Offline-Programmierung und Simulation
- Prozessdatenerfassung für transparente Fertigungsabläufe
- Pendelbetrieb zur Steigerung der Anlagenproduktivität
