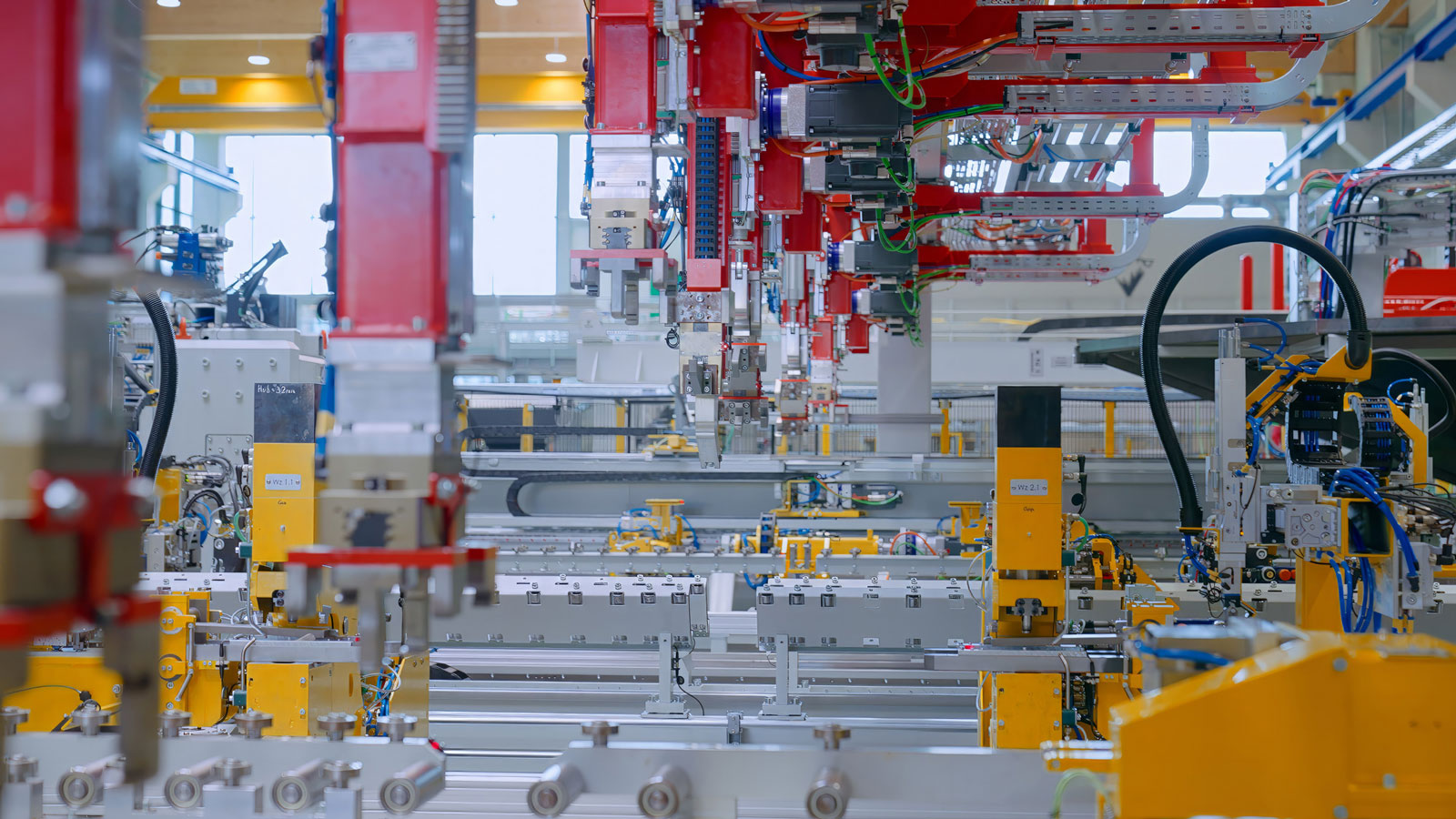

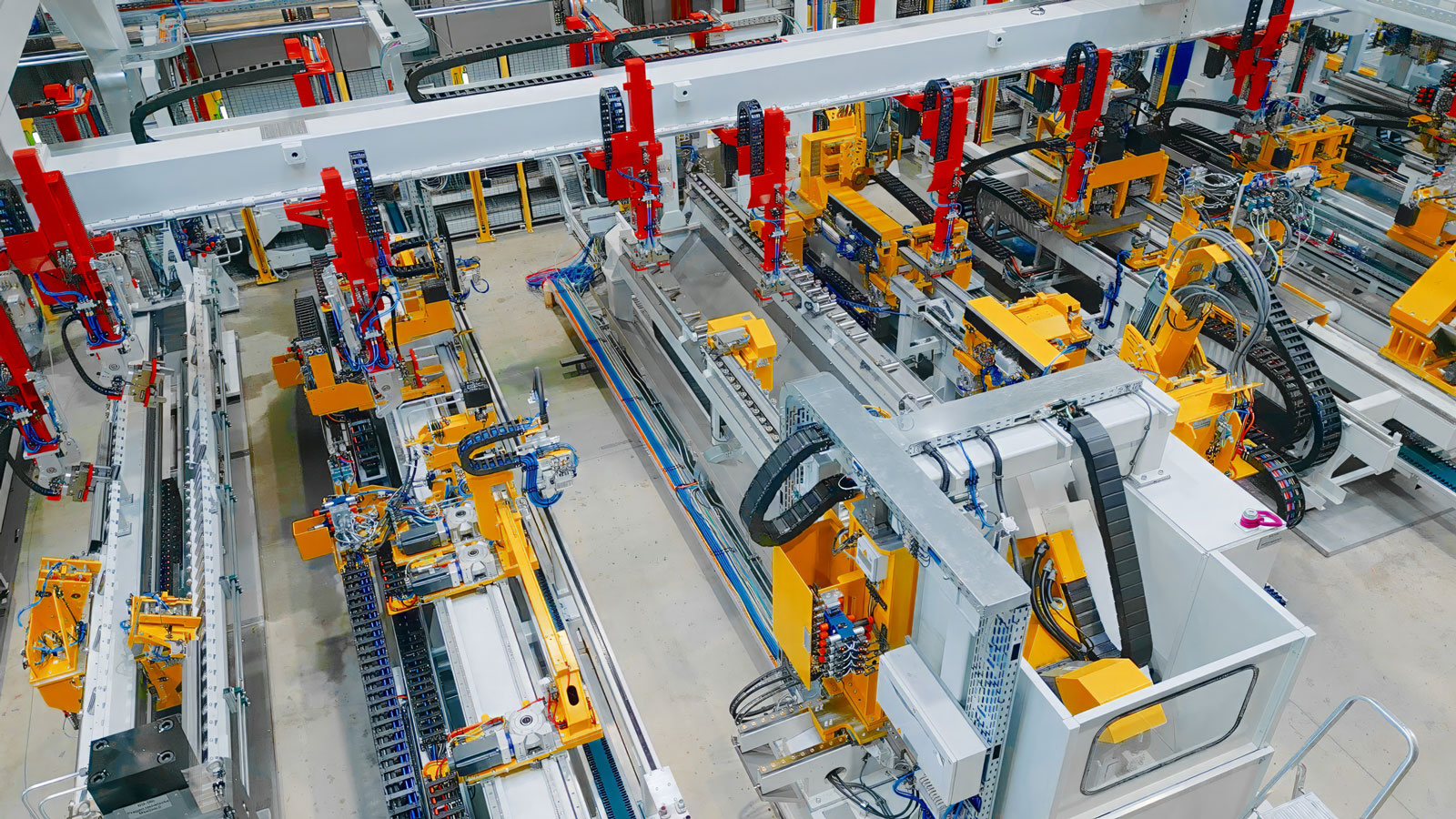

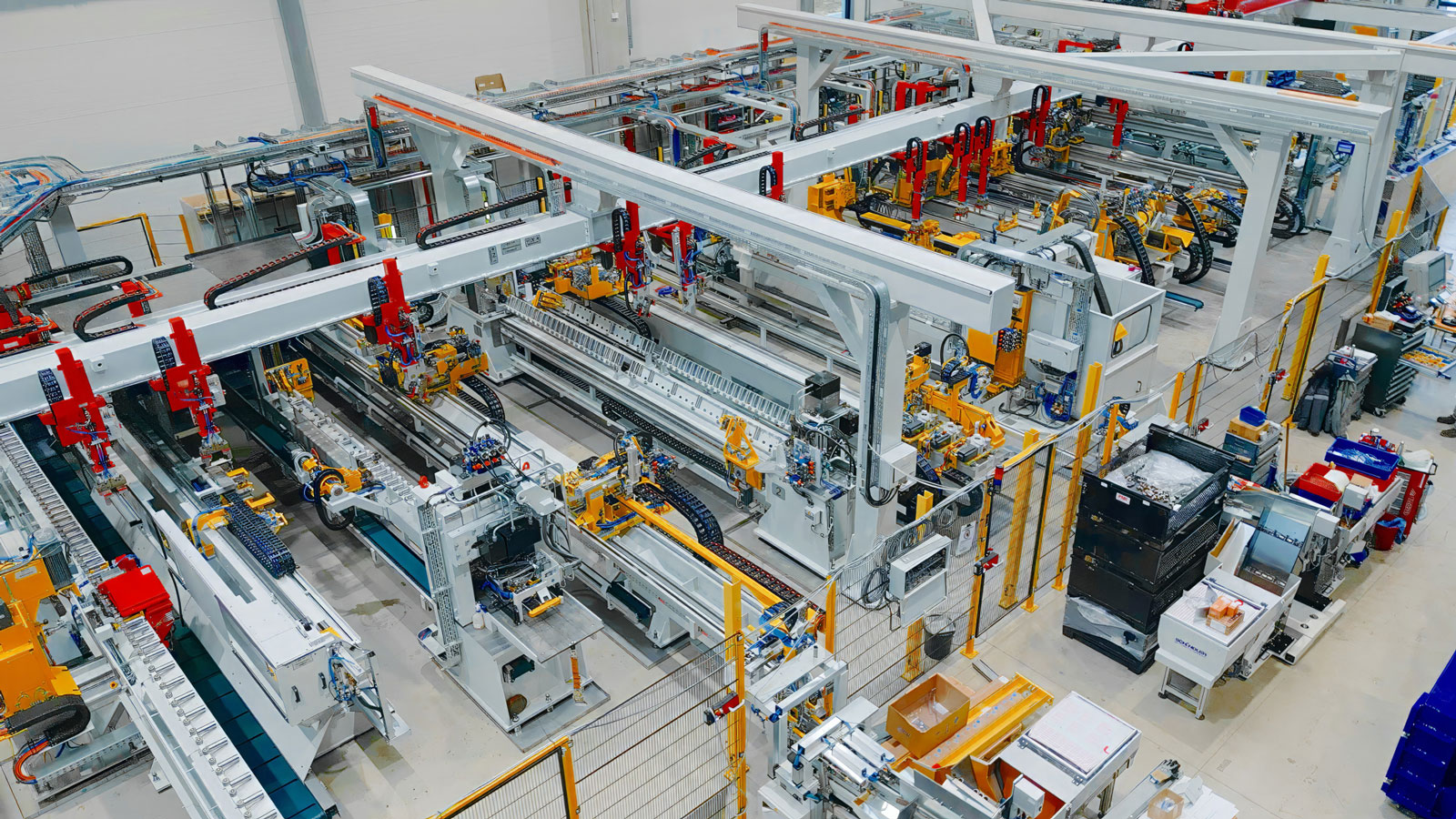

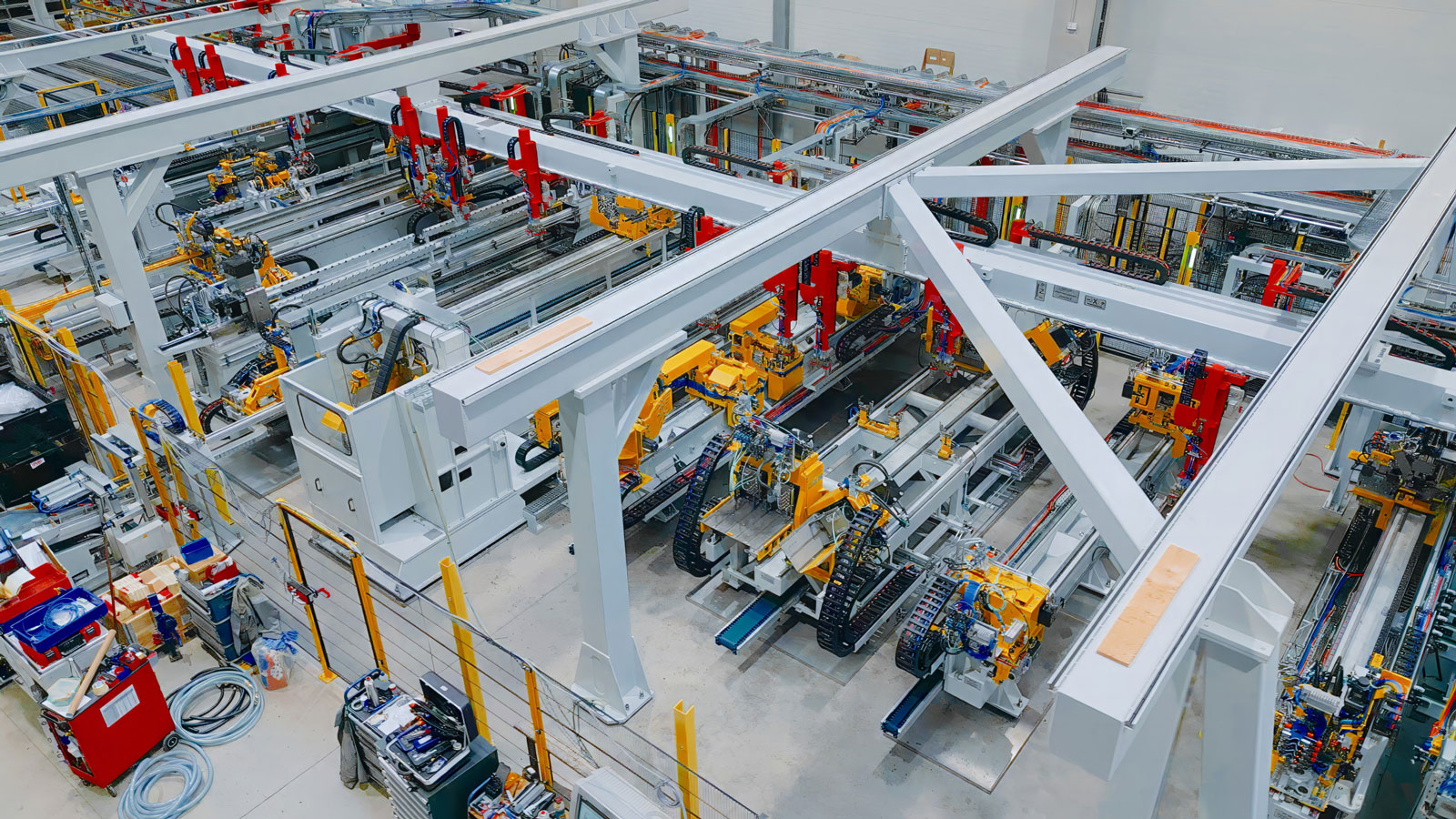

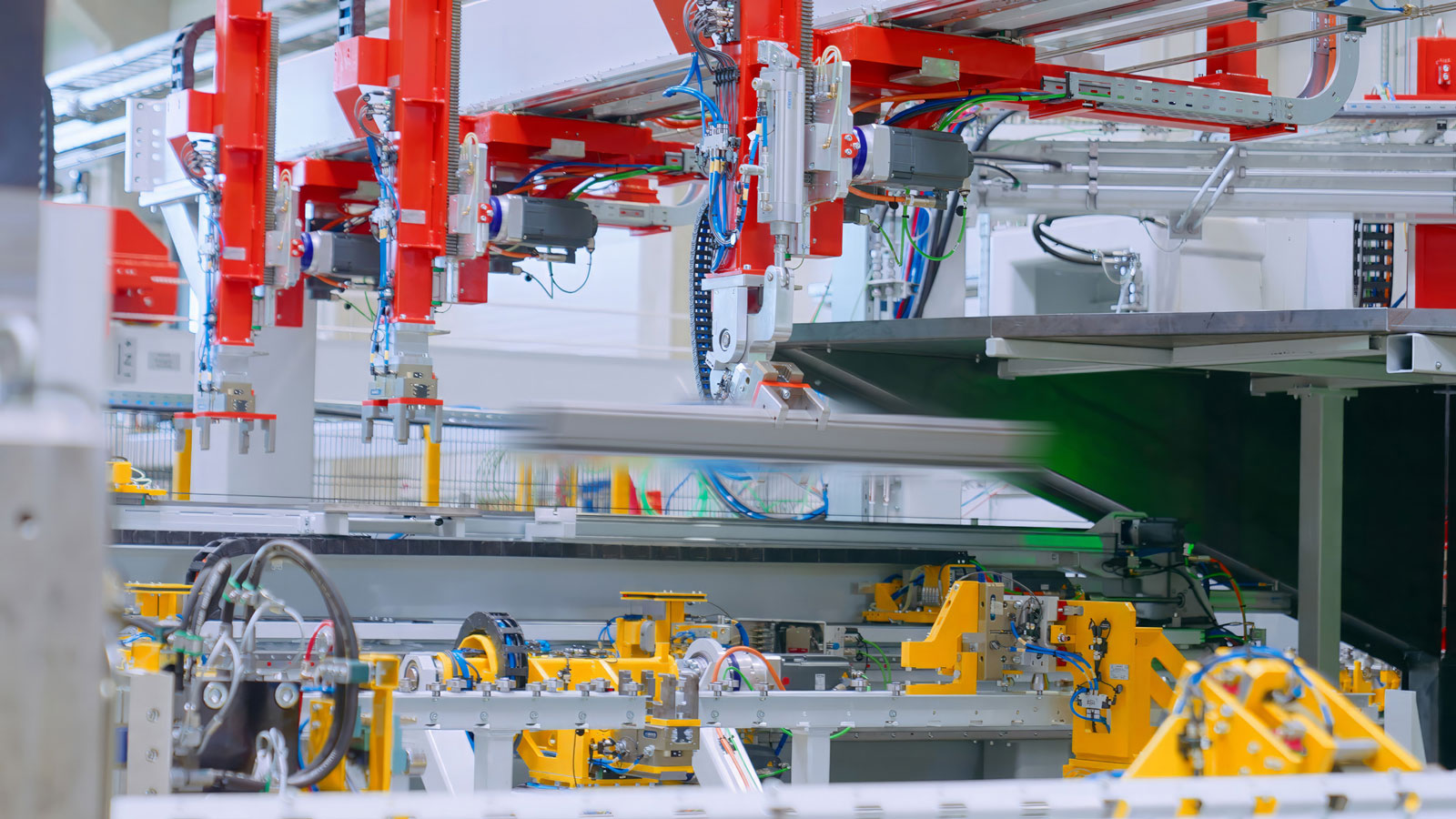

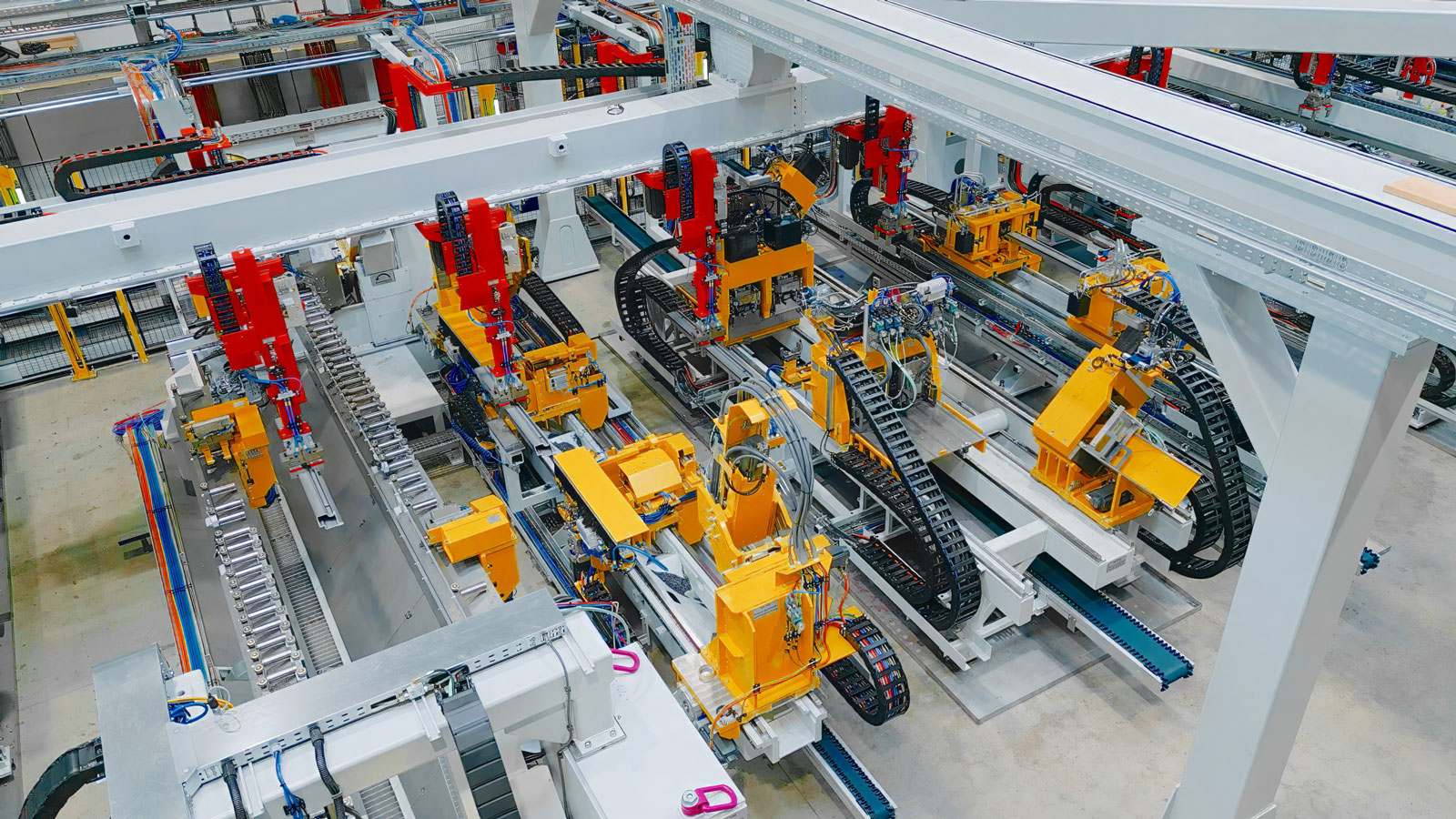

Vollautomatische Fertigungsanlage für Randprofile von Schalungssystemen
Für die Bauindustrie realisierte HAGE eine vollautomatische Randprofilanlage zur Herstellung von Rahmenprofilen für Schalungselemente.
Die Profile bilden die strukturelle Basis der Schalungen und müssen hohe Maßhaltigkeit, Stabilität und Wiederholgenauigkeit erfüllen. Die Anlage übernimmt Rohmaterialbeladung, Materialerkennung, Vereinzelung, Prüfung, Zuschnitt und Folgeprozesse innerhalb eines durchgängigen Fertigungssystems.
16 Bearbeitungsstationen ermöglichen Prozesse wie Stanzen, 45°-Sägen, Hülseneinschieben, Verprägen und Formen von Hebelecken. Bei Typen- und Längenänderungen erfolgt die Umrüstung vollautomatisch. Ein integriertes Condition-Monitoring-System überwacht physikalische Größen wie Vibrationen, Geschwindigkeiten, Beschleunigungen und Temperaturen.
Technische Daten
- 16 Bearbeitungsstationen
- Bearbeitungen: Stanzen, 45°-Sägen, Hülsen einschieben und verprägen, Hebelecke formen
- Vollautomatische Umrüstung bei Typen- und Längenänderungen
- Automatische Prüfstation
Highlights
- Durchgängige Automatisierung für Rahmenprofile von Schalungselementen
- Materialerkennung, Vereinzelung, Überprüfung und Zuschnitt
- Condition Monitoring für vorausschauende Wartung
- Automatisierte Verpackung in definierte Werkstückträger
